相信我們很多做弱電安防這塊的朋友在做綜合防雷系統的時候覺得特別麻煩，因為錯綜復雜的線路和密密麻麻的電氣設備，不知道要從哪里入手，此文針對弱電系統每個部分來剖析一下，相信看完后，大家也可以按部就班針對每個地方做好防雷保護。

1，綜合信息集成系統：該系統屬于計算機綜合信息管理系統，系統的工作正常與否與雷電電磁防護安全有著密切的關系。本系統的防雷主要集中在電源線路和金屬信號傳輸線由于感應雷電電磁脈沖而導致電子設備的損壞，該系統電子設備需設置電源及信號線路防雷器。

2，智能物業及設施管理系統：該系統涵蓋非常廣，主要由房屋，中央空調，電梯，機電設備，供排水，停車場，環衛等管理，同時配合安保部門對門禁，消防等進行管理。本系統設置配套有網絡系統，監控及指揮調度系統設備，因此，作為防雷方面應在相應配套設備電源線及信號線的端口上安裝適配的避雷裝置。防雷器型號的配置根據使用設備而定。

3，樓宇管理及機電設備自控系統：樓宇管理及機電設備自控系統屬于自動控制系統，包括對整個智能建筑內的電器設備的檢測，反饋，控制。其控制的系統包括：電力設備及緊急發電設備，照明設備，空調設備，給排水系統，公共飲水設備，火警消防排煙報警，送排風設備，防盜設備，電梯設備等。其工作原理一般是通過安裝在被控設備上的傳感器檢測設備的運行狀態編碼，并通過數據線傳輸給主控計算機系統再由計算機做出判斷后做出指令編碼傳回被控設備的控制設備控制其運行狀態，從而使被控設備處于最佳運行狀態和節能狀態，本系統的防雷措施主要集中在設備監控系統的檢測和控制信號設備以及電源部分。

4，綜合安防實時監控管理系統：包含了前端部分，傳輸部分，終端部分，前端部分主要由黑白和彩色攝像機，鏡頭，云臺，防護罩以及支架等組成，傳輸部分使用同軸電纜，電線和多芯線以架空，埋地或沿墻敷設等方式傳輸視頻，音頻或控制信號等。終端部分由畫面切割器，視頻切割器，監視器和控制設備等組成。該部分具體防雷措施如下：

A，前端設備有室外安裝和室外安裝兩種情況，安裝在室內的設備一般不會遭遇直擊雷沖擊，但需考慮防止雷電過電壓對設備的損害，而室外的設備則需要同時考慮防止直擊雷。前端設備（如攝像頭）應置于接閃器（避雷針或其他接閃導體）有效保護范圍之內。當攝像機獨立架設時，避雷針最好距攝像機3—4米。避雷針也可以架設在攝像機的支撐桿上，引下線可直接利用金屬桿本身或選用直徑12MM的圓鋼，為防止電磁感應，沿桿引上攝像機的電源線和信號線應穿金屬管屏蔽。

  為防止雷電波沿線路侵入前端設備，應在設備前的每條線路上加裝與其配合的避雷器，如電源線，視頻線，信號線和云臺控制線。攝像機的電源一般使用交流220V或直流12V，若攝像機由直流變壓器供電，則單相電源避雷器應串聯或并聯在直流變壓器前端；如直流電源傳輸距離大于15米，則攝像機端還應串接低壓直流避雷器。我們常用的就是視頻二合一信號防雷器和三合一視頻信號防雷器。

B,傳輸線路的防雷：弱電安防系統的傳輸線路主要是傳輸信號線和電源線。室外攝像機的電源可從終端設備處引入，也可從監視點附近的電源引入。控制信號傳輸線和報警信號傳輸線一般選用多芯屏蔽軟線并架設在前端和終端之間。從防雷效果來看，在各種敷設方式中直埋方式的防雷效果最佳，而架空線最容易遭受雷擊，并且破壞性極大，波及范圍廣。為避免前端和終端設備損壞，架空傳輸線應在每一根電桿上進行埋地處理，架空線纜的吊線和架空線纜線路中的金屬管道均應接地。中間放大器輸入端的信號源和電源均應分別設置合適的避雷器。

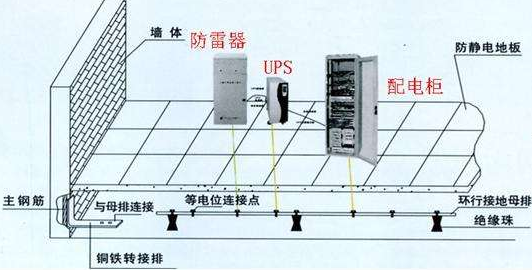

C,終端設備的防雷：弱電安防系統中的監控室的防雷最為重要，應從直擊雷防護，雷電波侵入，等電位連接和安裝防雷器多方面進行考慮。此具體防范措施在以往的文章中多次提及，這里不再多做說明。

5，消防報警聯動控制及氣體滅火系統：包括報警控制系統主機，火災探測器，手動報警器等，整個系統的各報警點均通過總線方式與報警控制主機相連，由于存在點多面廣，信號傳輸線路長，報警點和控制主機又采用金屬線路傳輸?shù)忍攸c，易遭受雷擊損害，特別是通信總線路架空傳輸更易遭受雷擊侵害。由于該系統采用總線方式傳輸信號，所以重點保護機房設備，為防止感應雷電流從火警總線沖擊機房設備，應在火警總線上加裝信號防雷器。一般是控制信號防雷器為主，音頻信號防雷器為輔。然后為防止感應雷電流從電源線路沖擊火警系統控制室主機設備，應在電源路線輸入端，安裝單向電源防雷器作為末級保護。

6，公共廣播系統：公共廣播系統在平時播放北京音樂，自動回帶循環播放，發生火災時，則兼做事故廣播用，指揮疏散；公共廣播系統是由廣播節目源，信號前級放大處理設備，功率放大器，其他周邊設備及線路負載（揚聲器）組成。由于該系統的重要設備均在機房，所以重點保護機房主機設備，為防止感應電流從信號線沖擊機房設備，應在信號線上加裝信號防雷器，主要為音頻廣播信號防雷器。然后為防止感應雷電流從電源線路沖擊火警系統控制室主機設備，應在電源路線輸入端，安裝單向電源防雷器作為末級保護。

7，停車場管理系統：主要由汽車傳感器，汽車控制柜，信號指示燈，汽車標簽卡片頒發機，停車庫閘門，收費計算機和收費指標器等。為防止感應電流從信號線沖擊停車場管理系統，應在車輛通，停調度設備，與系統控制室主機相連的每路信號傳輸線上加裝信號防雷器，主要為控制信號防雷器。然后為防止感應雷電流從電源線路沖擊火警系統控制室主機設備，應在電源路線輸入端，安裝單向電源防雷器作為末級保護。

8，門禁系統：門禁系統是通過控制人員的出入，來保障建筑物內人員和設備的安全。根據門禁構成的特點，可將防雷工作的重點落實在下述兩個方面：在其供電線路上并接安裝相應的電源防雷器（交流或直流）；在信號傳輸線上串接安裝適配的控制信號防雷器。

9，“一卡通”管理系統：主要分為兩個部分防雷，一個是中心管理主機的UPS電源供電線路并接安裝電源防雷器。二是中心管理主機與各子系統主機間的數據通信線路上，每對線的兩端串接安裝適配的信號防雷器。

10，結構化綜合布線系統：主要對線路采取屏蔽措施。

11，寬頻網絡系統：主要采取安裝網絡防雷器。

12，電子會議系統：防雷保護工作的重點在于所有的控制PC和會場視頻終端的供電線路加裝電源防雷器；多點控制單元與視頻終端信號傳輸線兩端加裝視頻信號防雷器，在網絡連接的信號線單端加裝網絡信號防雷器。

13，電視衛星及數字有線電視系統：在視頻信號端加裝視頻信號防雷器，在電源端加裝電源防雷器，另外還有一個饋線端，加裝天饋信號防雷器。衛星電視還有等電位連接需要主要，衛星天線上基座上的接地線，接到樓層的SEB端上；室內單元及終端設備加裝的防雷器接地線，分貝就近接到機房接地箱上在接到樓層的SEB上。

  好了，今天關于安防弱電系統的綜合防雷措施就說到這里了，雖然看上去覺得亂成一堆麻，可是經過仔細梳理后，是不是覺得每一個板塊似乎清晰多了，然后根據每一個板塊有的放矢，做好每一步的防雷，再稍微注意下相互銜接的地方，總個完善系統方案就出來了，希望對各位做弱電安防系統的有幫助，覺得可以還請點贊表示支持或轉發給更多的朋友觀看。
